TCP-Opt = Tool-Center-Point Optimierung

Innotrol TCP-Opt (Tool-Center-Point Optimierung) und Heidenhain Kinematics-Opt

Wir sind spezialisiert auf die vollautomatische Kalibrierung und Restfehlervermessung an der Fräsmaschine.

Unser Programm umfasst Kugeln in vielen Varianten – perfekt abgestimmt auf Ihre individuellen Anforderungen.
Wir liefern Ihnen die passende Vorrichtung sowie die optimierte Software - für jede Art der Optimierung.

Was ist TCP-Opt?

Unser TCP-Opt besteht aus einem Zyklenpaket für Heidenhain-Steuerungen und einer auf Ihre Maschine optimierte Präzisions-TCP-Opt-Kugel, an der die Abmessungen der Fräsköpfe sowie die Abweichungen bei beliebigen Kopfstellungen gemessen und anschließend automatisch kompensiert werden.

Das Zyklenpaket gibt es auch für Rund- Verschiebetische, Dreh- Kipptische und Rundtische, die in der Neigung verstellt werden können. Voraussetzung ist ein funktionierender, kalibrierter Funk- oder Infrarottaster, den wir Ihnen selbstverständlich auch anbieten und integrieren können!

TCP-Opt können wir auf allen Heidenhain-Steuerungen ab TNC426 (Software mind. 280 476 10 oder größer), alle iTNC’s, TNC640 und TNC7 anbieten.

Wofür wird TCP-Opt benötigt?

Die Genauigkeit der Werkzeugspitze im Raum wird durch Wärmeeinflüsse, Fertigungs- und Richttoleranzen der Maschine sowie deren Schwenkköpfen negativ beeinflusst.



Dies macht sich beispielsweise bemerkbar:

  • durch Absätze beim 3-D-Fräsen
  • durch "nicht-fluchtende" Bohrungen die von zwei Seiten gefertigt wurden
  • durch Maßabweichungen bei mehrseitigen Bearbeitungen

TCP-Opt bietet dem Anwender jederzeit die Möglichkeit schnell und zuverlässig die Genauigkeit zu optimieren.

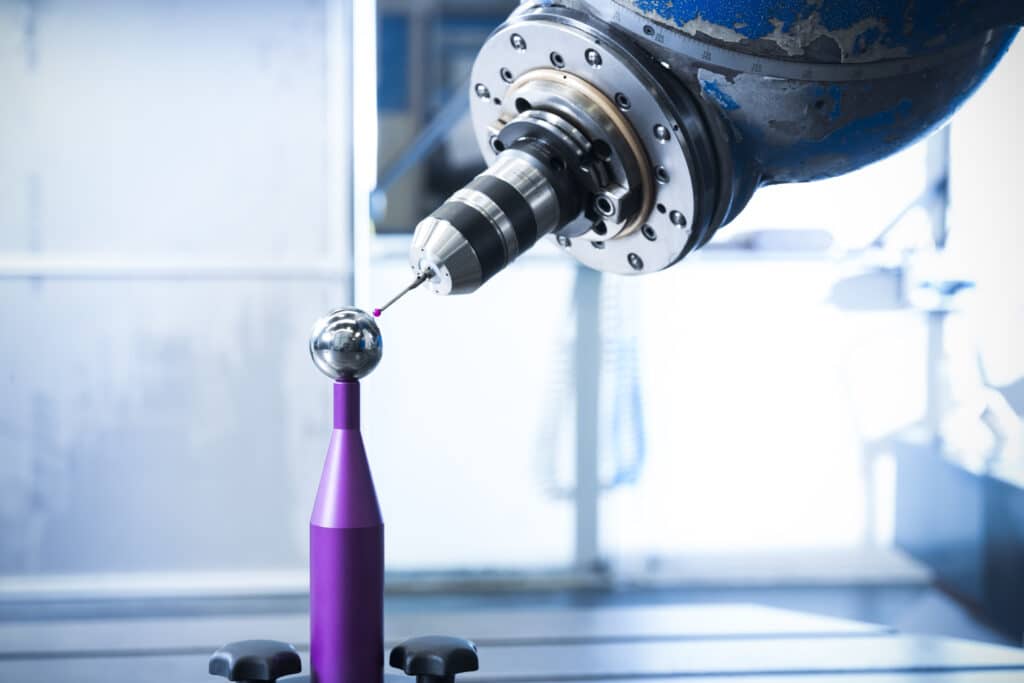

Einfach den Messtaster in der Grundstellung des Fräskopfes vor der Kugel positionieren und Zyklus starten.

Den Rest erledigt TCP-Opt selbständig!

Kinematikvermessung / TCP-Opt

Wann reicht Heidenhain Kinematics-Opt?

Wenn Sie nur die Kinematik vermessen wollen (wie z.B. Quick-Set bei DMG), können wir als Heidenhain-Partner-Retrofit selbstverständlich auch Kinematics-Opt anbieten. Kinematics-Opt ist günstiger, weil hier keine Restfehlervermessung integriert ist und der Inbetriebnahmeaufwand minimal ist. Wir liefern die für Sie passende TCP-Opt-Vorrichtung und schalten die Option an der Heidenhain-Steuerung frei.

Achtung! Kinematics-Opt ist erst ab iTNC530 (SW-Stand 340 490 04, fcl 3) möglich!

Wenn Ihre Softwarevariante niedriger ist, aber Ihre Hardware die Voraussetzung erfüllt, können wir Ihre Steuerung auf diesen Softwarestand hochrüsten.

Die Vorteile von TCP-Opt:

  • Automatische Vermessung von Kinematikdaten und Kopfkompensationen innerhalb weniger Minuten
  • Hirthverzahnte Fräsköpfe, die nicht als NC-Achsen geschwenkt werden, können mit TCP-Opt auch kalibriert werden
  • Höchste Genauigkeit durch Vermessung an Präzisionskugel
  • Kinderleichte Bedienung durch Einsatz von Zyklen, die auf der Heidenhain-Steuerung integriert werden. Der Bediener kann seine Maschine jederzeit selbst kalibrieren!
  • Die Daten werden automatisch in die entsprechenden Tabellen geschrieben und aktiviert
  • Beliebig viele Zwischenstellungen, die normalerweise rechnerisch kompensiert werden, können mit TCP-Opt gemessen und hinterlegt werden. Nie wieder Absätze bei Arbeiten mit angestelltem Werkzeug. Nie wieder Genauigkeitsprobleme bei mehrseitigen Bearbeitungen!

Unsere Auswahl an TCP-Opt-Vorrichtungen

Die Vorrichtungen werden mit Befestigungsmaterial und Sprühöl (Korrosionsschutz) sowie Reinigungstuch geliefert. TCP-Opt 50-xxx wird in der massiven Holzkiste und TCP-Opt-30 xx im geschäumten Kunststoffkoffer geliefert.

TCP-Opt 30 Mini

Gehärtete Präzisionskugel mit 35mm Durchmesser, Gesamtlänge 250mm. Die ideale Vorrichtung für kleine Maschinen, bzw. für Heidenhain-Kinematics-Opt.  Die Kugel kann mit dem mitgelieferten Maulschlüssel sowohl gerade, als auch unter 45° am Schaft montiert werden. Im geschäumten Kunststoffkoffer sind Sprühöl, Präzisionskalibrierring und Endmaß zum Kalibrieren des Tasters enthalten! Der Kugelschaft und der Präzisionskalibrierring sind jeweils auf einem Magnetfuß montiert.

TCP-Opt 50-300

Gerade Präzisionskugel mit 50mm Durchmesser und 300mm Länge für größere Maschinen, bzw. Montage an einem Aufspannwinkel.

TCP-Opt 50-500

TCP-Opt 50-300-Vorrichtung mit Distanzsäule. D.h., die TCP-Opt 300 wird um 200mm verlängert. Dazu kommt eine massive Distanzsäule mit 200mm Länge zum Einsatz. TCP-Opt 300 kann dann wahlweise direkt auf dem Tisch oder auf der Verlängerung montiert werden. In der Distanzsäule sind die Passenden Gewinde für die Montage eingebracht.

TCP-Opt 50-300 diagonal

Präzisionskugel mit 50mm Durchmesser. Der Schaft ist auf der Basis unter 45° montiert.

TCP-Opt 50-500 diagonal

TCP-Opt 300 diagonal-Vorrichtung mit Distanzsäule. D.h., die TCP-Opt 300 diagonal wird um 200mm verlängert. Dazu kommt eine massive Distanzsäule mit 200mm Länge zum Einsatz. TCP-Opt 50-300 diagonal kann dann wahlweise direkt auf dem Tisch oder auf der Verlängerung montiert werden. In der Distanzsäule sind die Passenden Gewinde für die Montage eingebracht.



Unsere Leistung als Innotrol TCP-Opt-Paket:

Automatische Kopfvermessung und Kinematikberechnung sowie Tool-Center-Point-Optimierung - TCP-OPT - für Fräsmaschinen
